MAINBOARD GIGABYTE X399 AORUS GAMING 7

Hộp và bao bì bán lẻ cuối cùng gần giống với sản phẩm X299 AORUS của GIGABYTE. Bao bì cũng gần như giống hệt nhau, và bo mạch chủ nằm trong một hộp riêng bên trong hộp lớn hơn, nơi nó được bảo vệ tốt.

Gói phụ kiện bao gồm bốn cáp SATA6Gb / s, cầu SLI HB, dây cáp Velcro, cờ lê Torx, khiên IO, hai cảm biến nhiệt độ EC, hai cáp mở rộng RGBW, ăng-ten WIFI, vít M.2, G-Connector, AORUS Case Badge, nhãn dán, DVD trình điều khiển và hướng dẫn sử dụng.

Các bo mạch chủ có tám tiêu đề quạt chế độ PWM / DC lai nằm xung quanh PCB. Đó là rất nhiều tiêu đề của người hâm mộ, và họ dường như được nhóm lại với nhau. Góc trên bên phải của bo mạch chủ có năm trong số tám tiêu đề, bao gồm tiêu đề quạt CPU và một trong các tiêu đề bơm. Hai đầu bơm, được khoanh tròn màu xanh lam, cung cấp tốc độ tối đa như chế độ mặc định của chúng. Tôi đang kiểm tra với GIGABYTE về cường độ của các tiêu đề.

Bo mạch chủ có bảy cảm biến nhiệt độ tích hợp được sử dụng để kiểm soát tốc độ quạt dựa trên các đường cong quạt bạn có thể đặt trong UEFI hoặc Windows. Ngoài ra còn có hai tiêu đề cho đầu dò cảm biến nhiệt độ EC, thực sự được bao gồm trong hộp, vì vậy bạn có thể đặt chúng ở bất cứ đâu bạn muốn và sử dụng chúng làm tài liệu tham khảo cho quạt, các tiêu đề được khoanh tròn màu xanh lá cây.

Mặt sau của bo mạch chủ không có nhiều phần cứng, và đó là một điều tuyệt vời. Chúng tôi tìm thấy POSCAP, nhưng có vẻ như đây là xu hướng cho tất cả các bo mạch chủ X3299 vì ổ cắm quá lớn, các tụ điện trong bộ lọc LC luôn ở mặt sau của bo mạch.

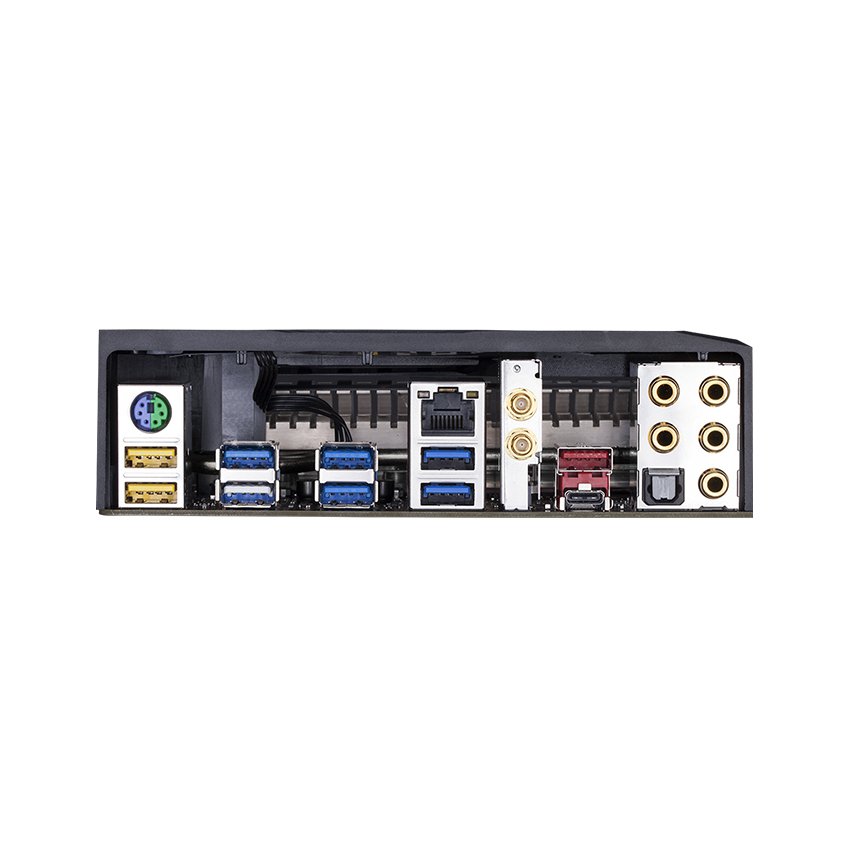

Bảng điều khiển IO phía sau có Bàn phím / Chuột PS / 2, tám cổng USB 3.0 (màu vàng là DAC-UP 2, màu trắng cũng là để phục hồi BIOS USB), LAN 1Gbit, đầu nối ăng-ten WIFI, USB 3.1 loại A, USB 3.1 loại- Đầu ra âm thanh mạ vàng C và 7.1 với quang S / PDIF.

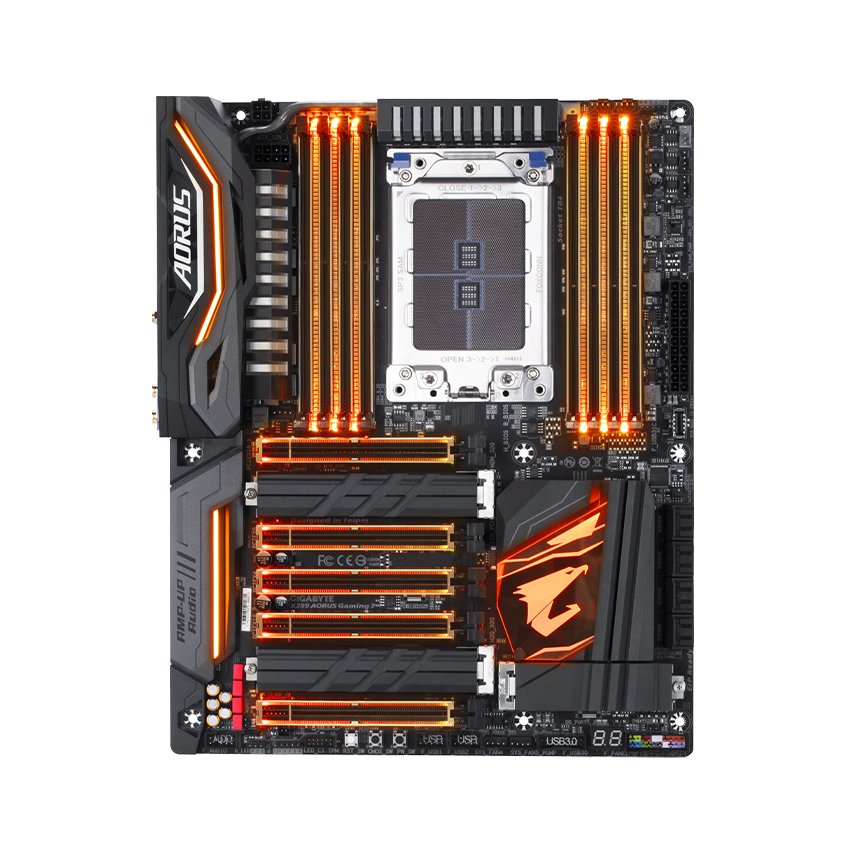

Bố cục PCI-E siêu dễ hiểu, khe thứ nhất luôn là x16 PCI-E 3.0, khe thứ hai luôn là x8 PCI-E 3.0, thứ ba luôn là x4 PCI-E 2.0, thứ tư luôn là x16 PCI-E 3.0 và thứ năm luôn là x8 PCI-E 3.0. Bạn có thể chạy tối đa 4 chiều SLI / CrossFireX. GIGABYTE cung cấp ba khe cắm x4 PCI-E 3.0 M.2; mỗi cái có một lá chắn M.2 thực sự tuyệt vời, nó không chỉ làm mát các ổ M.2 của bạn mà còn hỗ trợ rất nhiều cho việc cài đặt ổ M.2 bằng cách giữ vít M.2 tại chỗ (nghiêm túc, điều đó quan trọng với tôi hơn làm mát ổ đĩa M.2 của tôi).

Bo mạch chủ có đầu vào nguồn 8 chân và 4 chân cho nguồn điện CPU; Tôi khuyên bạn nên cắm cả hai. Gần như tất cả năm tiêu đề quạt này nằm trong một trong các tiêu đề RGBW, nó cũng có thể được sử dụng cho các dải LED RGB và dải UV thông thường.

Tám cổng SATA 6Gb / s kết nối với chipset, không có cổng chia sẻ hoặc chuyển đổi trên bo mạch chủ này. Một tiêu đề USB 3.1-C được đặt ngay bên dưới đầu nối 24 chân.

Một màn hình mã POST đẹp mắt được đặt ngay gần tiêu đề bên trong USB 3.0. Chúng tôi cũng nhận được các nút nguồn, đặt lại và xóa các nút CMOS trên bo mạch chủ, mặc dù tôi không chắc là họ đã đặt CMOS rõ ràng gần với công tắc nguồn và đặt lại và không thay đổi màu sắc của nó, bạn sẽ cần cẩn thận nếu bạn đang đi để sử dụng các nút này. Bạn cũng nhận được hai tiêu đề nội bộ USB 2.0.

Chúng tôi tìm thấy một tiêu đề RGBW khác, nhưng cũng là một tiêu đề LED RGB kỹ thuật số / địa chỉ. Phía trên tiêu đề RGB kỹ thuật số là một jumper và jumper này cho phép bạn thay đổi công suất RGB kỹ thuật số từ 5v (mặc định) thành 12 v. Kiểm tra các bộ tản nhiệt đó và các miếng đệm nhiệt mới mà GIGABYTE đang sử dụng trên các bộ tản nhiệt VRM. Họ không nắm lấy bất kỳ cơ hội nào, và sự tiếp xúc giữa các bộ tản nhiệt và các giai đoạn sức mạnh là rất tốt
