MAINBOARD ASROCK X570 STEEL LEGEND (AMD X570, SOCKET AM4, ATX, 4 KHE RAM DDR4)

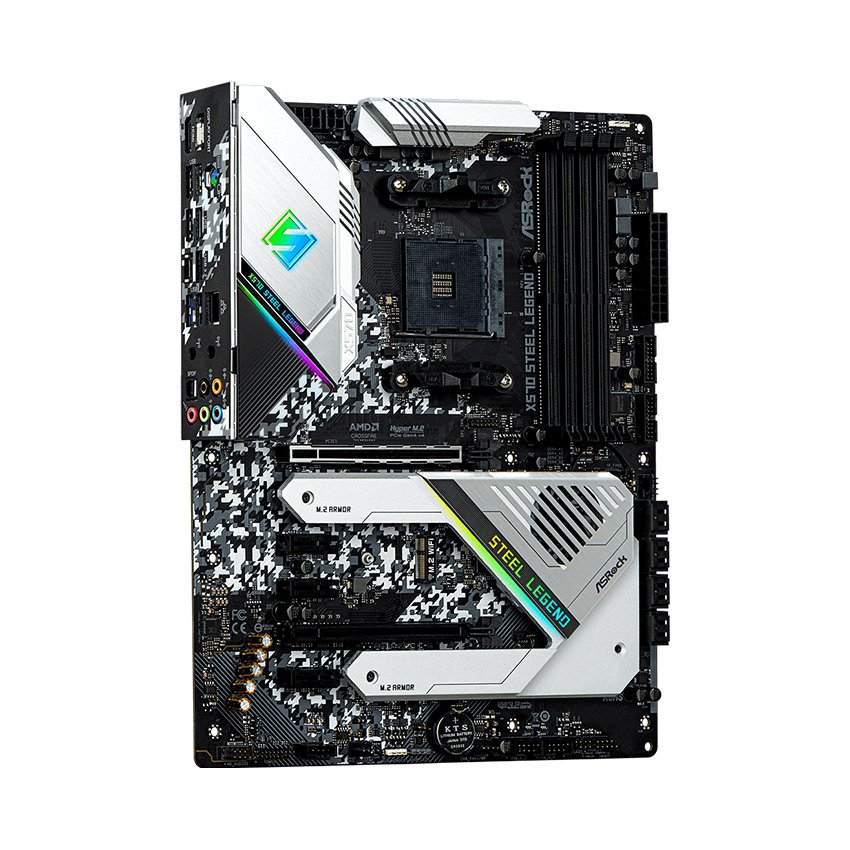

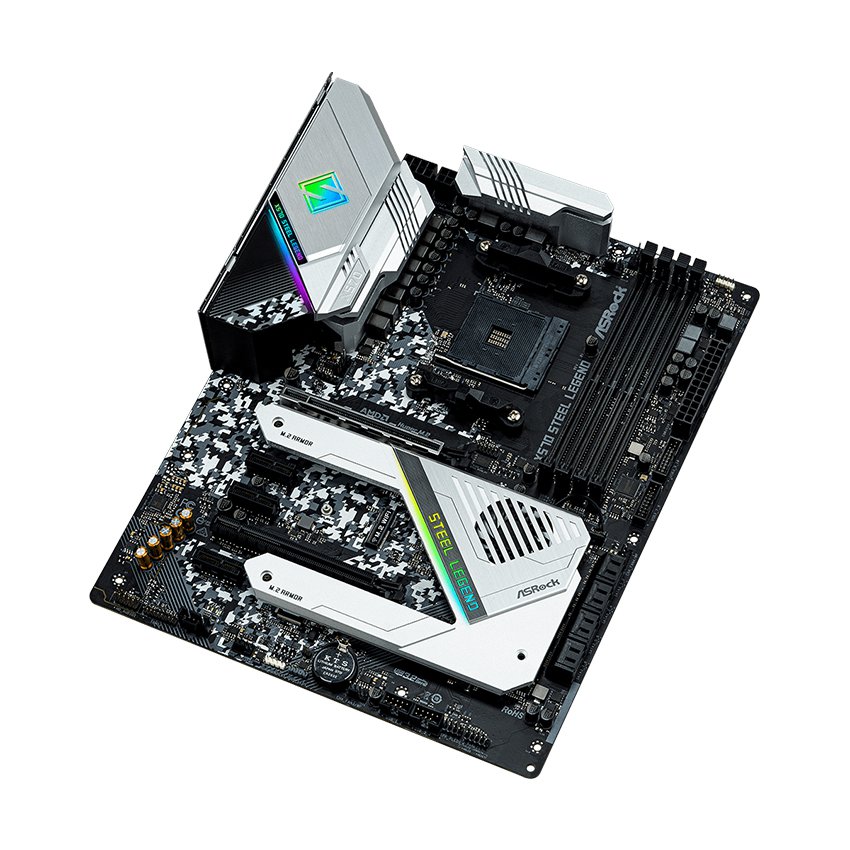

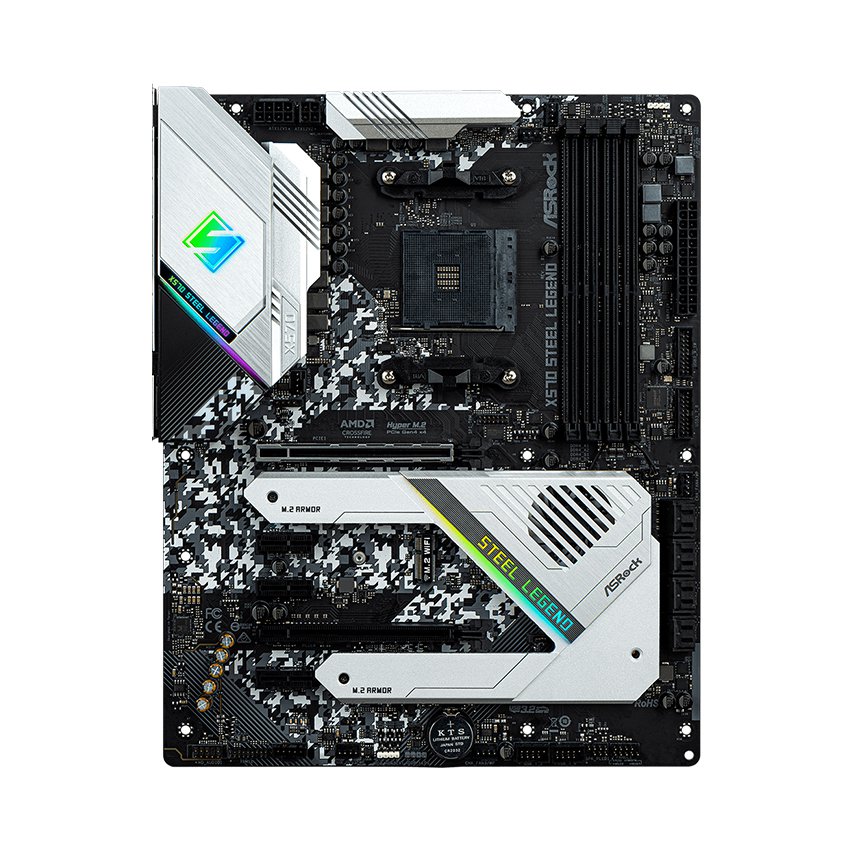

Bây giờ để xem bản thân bo mạch chủ. Phong cách ngụy trang đô thị với các thành phần màu đen, bạc và trắng trông tuyệt vời và nếu được kết hợp với một loạt các thành phần màu trắng hiện có, sẽ trông tuyệt vời như một bản dựng hoàn chỉnh. Huyền thoại thép X570 phù hợp với yếu tố hình thức ATX 305mm x 244mm.

ASRock đã chọn cách bố trí đầu nối nguồn 8 + 4 để cung cấp thiết kế nguồn 10 pha với dàn điện Dr. MOS và cuộn cảm 60A cao cấp, phù hợp với 3900X và 3950X, nếu bạn muốn chọn một trong hai những, cái đó.

Ở bên phải của ổ cắm AM4 là bộ tứ khe DIMM có thể tận dụng các mô-đun 32 GB mới nhất với tổng số 128 GB với hỗ trợ tần số lên tới 4666 MHz.
Dọc theo cạnh phải có một cặp tiêu đề USB 3.0 phía trước.

Phần dưới cùng của bo mạch chủ bị chi phối bởi một tản nhiệt lớn màu trắng / bạc với một quạt 40mm kèm theo, một cái gì đó đã trở thành đồng nghĩa với chipset X570. Tản nhiệt phải được gỡ bỏ bằng ba ốc vít nhỏ màu đen để cài đặt SSD vào một trong hai khe M.2 NVMe 4.0.
Cùng với các cổng M.2 là bộ ba khe cắm PCI-E 4.0 x1 và một cặp khe cắm PCI-E 4.0 x16, một trong số đó được bọc thép để tăng cường độ và khả năng chống cắt / cong vênh.
Ngoài ra, có kết nối WiFi M.2 cho thẻ 42/20, có sẵn từ khoảng 15 bảng Anh tại Anh. Các quy định khác đã được đưa ra cho điều này mà chúng tôi sẽ cho bạn thấy ở I / O phía sau.

Với tản nhiệt M.2 / FCH được loại bỏ, một vấn đề lớn trở nên rõ ràng, cũng như một vấn đề nhỏ hơn. Tản nhiệt được tạo thành từ một miếng nhôm đúc, do đó, bất kỳ ổ SSD M.2 NVMe nào bạn chọn phải đến mà không có tản nhiệt riêng, hoặc ít nhất có thể dễ dàng tháo lắp. Cả hai ổ SSD NVMe 4.0 hiện có trên thị trường đều có tản nhiệt được cài đặt sẵn, vì vậy hãy làm những gì bạn thích.
Vấn đề nhỏ hơn trong hai vấn đề là, ASRock đã trang bị cho FCH 'tản nhiệt' một chiếc quạt nhưng không có gì giống với một loạt các vây để giúp truyền nhiệt nên hiệu quả của quạt đó có thể bị nghi ngờ.

Bao gồm các cổng SATA điển hình là sáu, nhưng ASRock, như chúng ta đã thấy trên một vài bo mạch chủ của họ, như bao gồm 8 hoặc 10. Với Truyền thuyết thép, bạn sẽ có 8 để chơi với cách sắp xếp 90 °.

Trong một phần nhỏ, tách biệt của bo mạch chủ ở phía dưới bên trái, nơi cách ly giúp giảm bất kỳ sự can thiệp nào từ các thành phần lân cận, là giải pháp âm thanh trên bo mạch. ASRock đã sử dụng kết hợp âm thanh Purity Sound 4 bằng cách sử dụng codec âm thanh Realtek ALC1220.

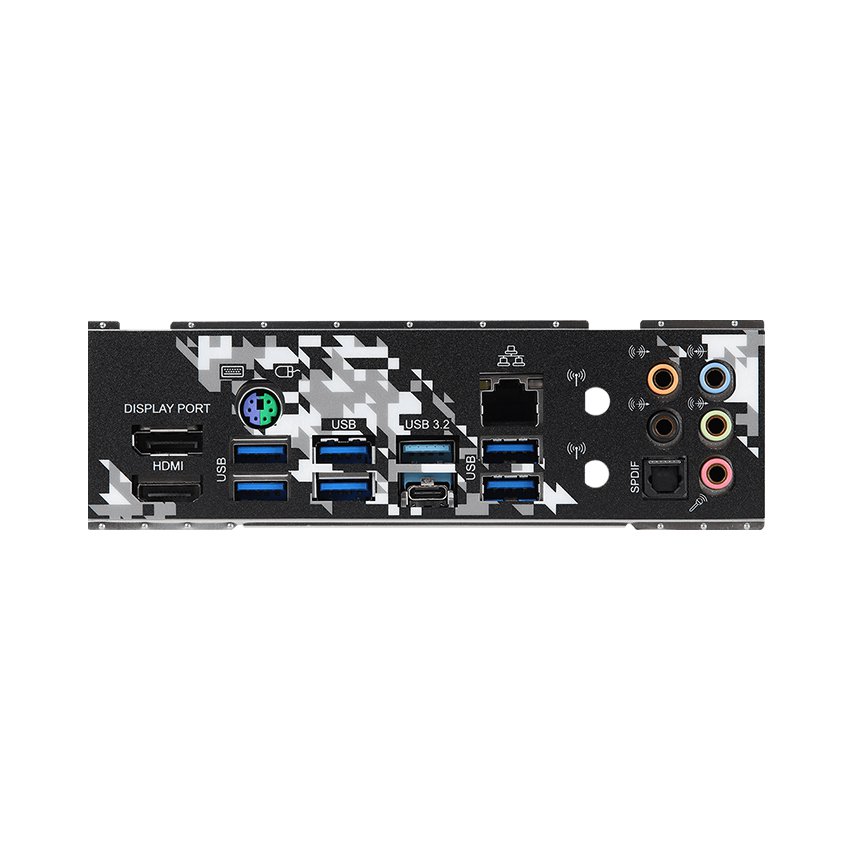

Cuối cùng di chuyển vòng sang I / O phía sau, với tấm chắn I / O tích hợp để giúp bạn không quên cài đặt nó, chúng tôi thấy rằng nó được trang bị rất hợp lý cho một bo mạch chủ tầm trung ở mức giá này.
Bắt đầu từ bên trái, chúng tôi nhận được các thông tin sau:

- 1 x Cổng HDMI
- 1 x DisplayPort 1.2
- 1 x Cổng chuột / Bàn phím PS / 2
- 1 x USB 3.2 Cổng loại 2 Gen2 (10 Gb / s) (Hỗ trợ Bảo vệ ESD )
- 1 x Cổng USB 3.2 Gen2 Loại-C (10 Gb / s) (Hỗ trợ Bảo vệ ESD)
- 6 x Cổng USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD) *
- 1 x Cổng LAN RJ-45 có đèn LED (LED ACT / LINK và TỐC ĐỘ LED)
- 1 x Cổng ra SPDIF quang
- Giắc âm thanh HD: Loa sau / Trung tâm / Bass / Đường vào / Loa trước / Micrô (Giắc âm thanh vàng)

Chúng tôi cũng đề cập đến khe cắm M.2 WiFi trên bo mạch chủ. ASRock đã cắt ra một cặp khe ăng ten cho thẻ bằng cáp ăng ten, thay vì sử dụng hết khe cắm PCI-E trên vỏ.
