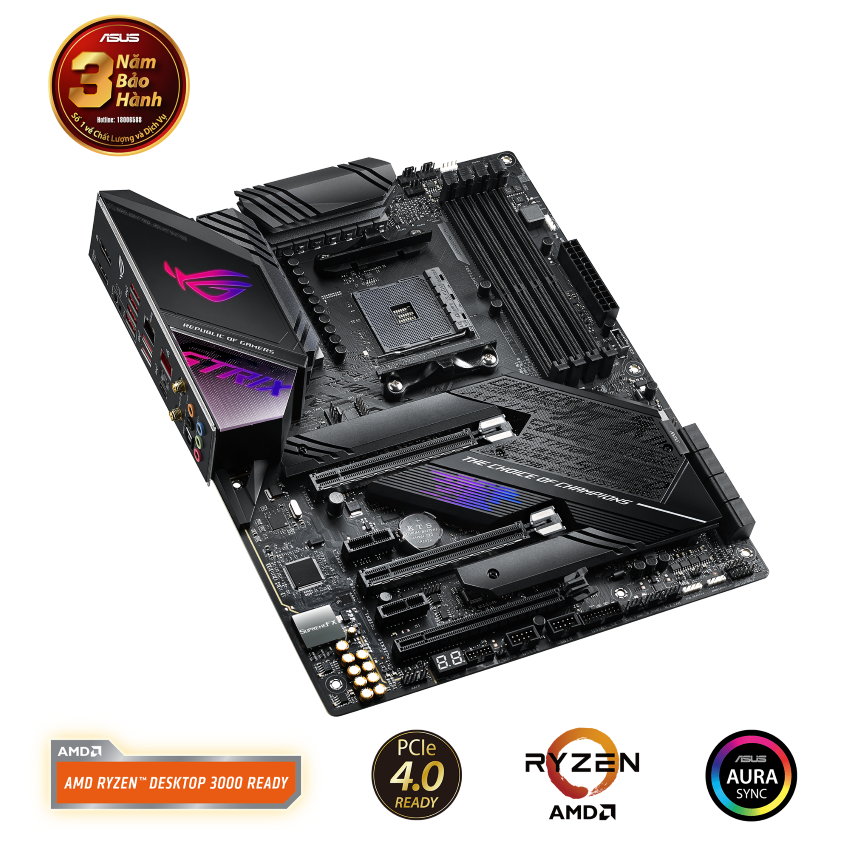

MAINBOARD ASUS ROG STRIX X570-E GAMING (AMD X570, SOCKET AM4, ATX, 4 KHE RAM DDR4)

Với bo mạch 570X ASUS là một sản phẩm cao cấp, nó có các tính năng đủ phong phú để giữ cho bạn bận rộn trong một thời gian. Ryzen có 24 trong số đó nhưng 4 cái đang được sử dụng để giao tiếp với chipset. Sau đó, tùy thuộc vào chipset được sử dụng, nó bổ sung các làn PCIe 4.0 thông qua chipset. Nhưng vâng, bộ xử lý Ryzen có 16 làn PCIe Gen 4.0 chỉ dành cho giải pháp đồ họa của bạn. Các khe đồ họa chính có kim loại che chắn.

Bo mạch chủ bao gồm tất cả các tùy chọn chipset X570 được tiêu chuẩn hóa với hai khe SSD PCIe Gen 4.0 M.2 tốc độ đầy đủ, cũng tương thích SLI và Crossfire, một khe cắm x16 (được định cấu hình là Gen 4 x16 trên khe thứ nhất, nếu một giây vị trí được sử dụng, bạn sẽ phân chia các làn trong Gen 4 x8). Hội đồng quản trị tuân theo Hệ số mẫu ATX tiêu chuẩn .

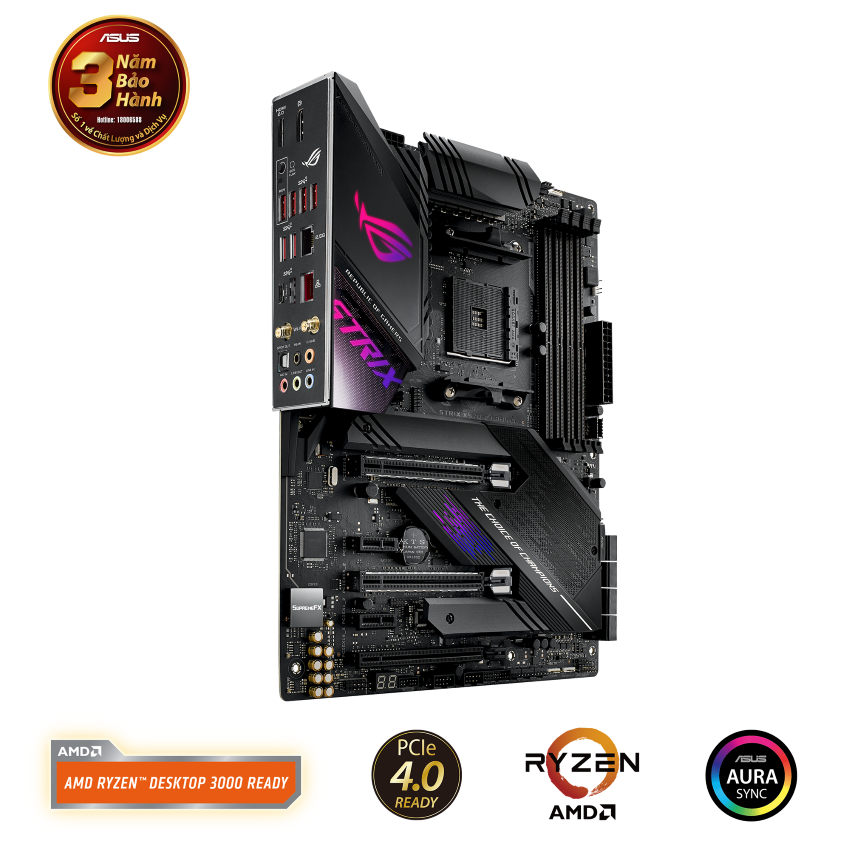

Bảng điều khiển phía sau I / O tiết lộ:

• 1 x Cổng hiển thị
• 1 x HDMI
• 1 x S / PDIF quang
• 5 x Giắc âm thanh
• 1 x Cổng 2.5G LAN (RJ45) chống tăng
• 1 x  Nút USB Flashback ® (s)
• 1 x Mô-đun Wi-Fi ASUS
• 7 cổng USB 3.2 Gen 2 (tối đa 10Gbps) (Loại A)
• 1 cổng USB 3.2 Gen 2 (tối đa 10Gbps) (Loại-C)
• Cổng LAN chống tăng (RJ45)

Bảng mạch đi kèm với hai đầu nối nguồn (8 + 4), đừng lo lắng bạn chỉ có thể sử dụng một pin 8 chân duy nhất. Ngoài ra còn có tất cả các loại hỗ trợ LED trên (và dưới) bảng cũng như các đầu nối dải LED RGB mà bạn có thể định cấu hình bằng phần mềm. Bảng mạch có 3 x PCIe 3.0 x16 có thể được sắp xếp trong các cấu hình khe này với các card đồ họa:

• Chế độ 1 chiều - x16 / x0 / x1
• Chế độ 2 chiều - x8 / x8 / x1
• Chế độ 3 chiều - x8 / x8 / x1

Như bạn có thể thấy, đây là các cấu hình PCI Express Gen 4.0, rất nhiều cho các thiết lập card đồ họa thông thường lên đến SLI / Crossfire 2 chiều. Bo mạch chủ đi kèm với một đầu nối nguồn 8 pin và thêm 6 pin. Bạn sẽ nhận được bốn khe DIMM có thể được sử dụng cho tối đa 128GB bộ nhớ kênh đôi trên Ryzen 3000. Với các procs Ryzen thông thường, lên đến 3200 MHz được hỗ trợ ở chế độ OC, với các mẫu Ryzen 3000 mới 4400 MHz, tuy nhiên một cái gì đó ở 3200 đến 3600 chúng tôi đề nghị. Vui lòng kiểm tra bộ nhớ tương thích và do đó QVL (Danh sách nhà cung cấp đủ tiêu chuẩn)

Bo mạch chủ X570 này sẽ giúp bạn có tám cổng lưu trữ SATA 6 Gb / s. Ngồi bên trái của khe PCIe x16 là ba khe M.2, sử dụng x4 PCIe 3.0 hoặc 4.0 làn trực tiếp từ CPU và / hoặc chipset. Có rất nhiều USB 3.1 Gen2, euhm được gọi là 3.2 ngày nay, các cổng có sẵn thông qua các đầu nối bo mạch chủ bên trong.

Ở đây chúng ta có thể thấy bốn khe DIMM cung cấp hỗ trợ cho bộ nhớ DDR4 kênh đôi lên đến 4400 MHz được quảng cáo. Bạn có thể cài đặt tối đa 1280GB với Ryzen 3000, cho các thế hệ cũ hơn là 64 GB. Do tính chất của Ryzen 3000 và kết nối của nó gắn với tốc độ bộ nhớ, chúng tôi khuyên bạn nên sử dụng bộ nhớ 3200 ~ 3600 ở độ trễ thấp (CL14). Nhưng hãy chắc chắn rằng bạn nhận được ít nhất một bộ 3200 MHz.

Ở bên trái và bên phải dưới tản nhiệt nơi bạn có thể nhìn thấy các ốc vít, bạn có thể thấy một khe 6 và hai loại 8cm 2242/2260/2280. Cung cấp tốc độ truyền dữ liệu lên đến 64 Gb / s trên mỗi đầu nối. Vì vậy, nó nâng cấp PCIe 4.0 x4. Do đó, SSD NVMe M.2 thực sự nhanh trên nền tảng này vì kết quả của chúng tôi sẽ hiển thị. Xin lưu ý rằng để bật OPCie 4.0 trên SSD, cũng cần có SSD tương thích PCIe 4.0. nếu không, bạn sẽ hoàn nguyên (tương thích ngược) với gen PCIe 3.0 (dĩ nhiên vẫn còn rất nhanh).
